Dacă lucrați în distribuția de energie, știți că unitățile de transmisie prin rețea (GTU) sunt calii de lucru necunoscuti ai substațiilor dvs. Ele transportă curent de înaltă tensiune în siguranță prin cartiere, fabrici și infrastructură critică, astfel încât fiabilitatea lor nu este negociabilă. De aceea, testarea acestora, în special testele de descărcare parțială (PD) și AC hipot, este un pas atât de critic în controlul calității. În calitate de furnizor de echipamente de testare, o întrebare care ni se pune mai mult decât oricare alta este: „Care este acuratețea sistemului de testare GTU PD AC Hipot?” Răspunsul scurt nu este unic, deoarece acuratețea depinde de modul în care este calibrat sistemul, de modul în care este implementat și de standardele pentru care a fost construit. Astăzi, dezvăluiesc ce înseamnă cu adevărat acuratețea pentru aceste sisteme de testare, modul în care echipamentele noastre se strâng și de ce este importantă această precizie pentru siguranța stației dumneavoastră.
În primul rând, să trecem prin jargon: testarea PD măsoară descărcări electrice mici, invizibile, care se formează în interiorul sau pe suprafața izolației unui GTU. Aceste descărcări sunt semnul de avertizare timpurie al defecțiunii izolației, care poate duce la întreruperi neplanificate, deteriorarea echipamentului sau chiar fulgerări de arc periculoase. Între timp, testul AC hipot aplică o tensiune mai mare decât tensiunea nominală de operare a GTU pentru a-și testa izolația și a confirma că poate face față condițiilor reale ale rețelei. Acuratețea aici nu se referă doar la obținerea corectă a unui număr, ci se referă la posibilitatea de a avea încredere în acel număr pentru a lua decizii critice: este acest GTU potrivit pentru service sau trebuie reparat sau înlocuit?
La compania noastră, am petrecut un deceniu rafinând sistemele de testare GTU, iar acuratețea începe de la hardware-ul de bază. Testerul GTU AC Hipot de înaltă tensiune pe care îl proiectăm, de exemplu, utilizează traductoare de tensiune de precizie și senzori de curent care au o precizie de clasa 0,2 conform standardelor IEC. Așteptați, să clarificăm această evaluare de clasă: un senzor de clasa 0,2 înseamnă că eroarea sa de măsurare nu este mai mare de 0,2% din valoarea la scară maximă. Pentru un sistem hipot de 200 kVA, 500 kV AC, aceasta se traduce printr-o eroare de măsurare a tensiunii de doar 1 kV pe întregul domeniu de testare. Aceasta este o diferență uriașă față de sistemele mai ieftine care ar putea avea senzori de clasa 0,5, care ar introduce până la 2,5 kV de eroare la scară completă. Pentru substațiile care funcționează la 345 kV sau mai mult, acea marjă de eroare poate însemna diferența dintre trecerea unui GTU cu daune minore, reparabile la izolație și lipsa unui defect care duce la o defecțiune catastrofală.
Dar acuratețea nu se referă doar la senzorii de tensiune, ci și la precizia măsurării PD. Testarea de descărcare parțială necesită detectarea unor semnale la fel de mici ca picocoulombii (pC), și chiar și cantități mici de zgomot electric de la sistemul de testare pot denatura citirile. De aceea, ne-am construit echipamentul pentru a reduce zgomotul de fond la mai puțin de 5 pc, ceea ce este cu mult sub pragul de detectare a PD incipientă. Dacă sistemul dvs. are un nivel de zgomot de 20 pc sau mai mare, este posibil să pierdeți semnalele PD mici care semnalează degradarea izolației din timp. Pentru echipele de întreținere a stațiilor, asta înseamnă reparații mai reactive în loc de upgrade-uri proactive, care costă mult mai mult pe termen lung. Oferim, de asemenea, echipament de testare PD GTU cu zgomot ultra-scăzut pentru substație, care este proiectat special pentru utilizare în medii aglomerate de substație, unde zgomotul de fond de la alte echipamente poate fi ridicat. Acest sistem folosește algoritmi avansati de ecranare și procesare a semnalului pentru a separa semnalele PD de zgomot, asigurându-se că măsurătorile dumneavoastră sunt precise chiar și în cele mai dificile setări.

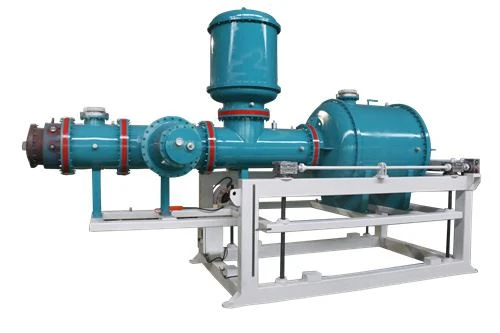

Un alt factor cheie de precizie este respectarea standardelor internaționale. Un sistem de testare este la fel de bun ca standardele pentru care a fost construit, iar Sistemul de testare de înaltă tensiune PD GTU pe care îl oferim este calibrat direct la IEC 60270, standardul global pentru măsurarea PD. IEC 60270 stabilește linii directoare stricte cu privire la modul în care trebuie efectuate testele PD, modul în care trebuie efectuate măsurătorile și ce niveluri de PD sunt considerate acceptabile pentru diferite tipuri de echipamente. Multe sisteme de testare mai ieftine de pe piață pretind că efectuează teste PD, dar nu sunt calibrate conform IEC 60270, ceea ce înseamnă că măsurătorile lor ar putea să nu fie comparabile cu standardele din industrie. De exemplu, dacă testați un GTU cu un sistem neconform și obțineți o citire PD de 15 pC, ați putea crede că este în limite acceptabile, dar un sistem compatibil IEC 60270 ar putea arăta că aceeași citire este de fapt 25 pC - peste pragul pentru echipamente noi. Această discrepanță poate duce la greșeli costisitoare în planificarea întreținerii.
Calibrarea este o altă parte a preciziei, adesea trecută cu vederea. Chiar și cei mai buni senzori se vor deplasa în timp dacă nu sunt calibrați în mod regulat, ceea ce vă poate afecta rezultatele testelor. Sistemele noastre sunt proiectate pentru a fi ușor de calibrat, cu interfețe de calibrare încorporate care vă permit să efectuați calibrări anuale fără echipamente specializate de la terți. Oferim, de asemenea, asistență de calibrare la fața locului pentru clienții care nu au timp sau resurse pentru a o face ei înșiși. De exemplu, dacă testați GTU-uri la o substație la distanță, puteți utiliza modulul nostru portabil de calibrare pentru a verifica acuratețea sistemului la fața locului, în loc să trebuiască să vă expediați echipamentul înapoi la o fabrică. Acest lucru economisește timp și reduce timpul de nefuncționare pentru operațiunile dvs. de testare, ceea ce reprezintă un mare câștig pentru echipele de întreținere care lucrează cu programe strânse.
Să vorbim despre un scenariu comun pentru a pune acest lucru în perspectivă. Să presupunem că sunteți manager de întreținere la o substație municipală și trebuie să testați 10 GTU-uri după un an de utilizare intensă. Un sistem este un tester de bază AC hipot fără capacitate PD, altul este un sistem PD hipot neconform cu senzori de clasă 0,5 și zgomot de 20 pc, iar al treilea este sistemul nostru compatibil cu IEC 60270 cu senzori de clasa 0,2 și zgomot de 4 pc. Iată ce se poate întâmpla: cu sistemul de bază, obțineți doar un rezultat de trecere/eșec pentru tensiunea hipot, așa că pierdeți un mic semnal PD într-un GTU care tocmai începe să se degradeze. Un an mai târziu, acel GTU eșuează, provocând o întrerupere de 12 ore și costând aproximativ 50.000 USD în venituri și reparații pierdute. Cu sistemul neconform, este posibil să detectați un semnal PD, dar citirea este oprită cu 10 pc, așa că decideți să puneți GTU-ul din nou în funcțiune în loc să îl înlocuiți. Din nou, eșuează în șase luni, ceea ce duce la aceeași întrerupere costisitoare. Cu sistemul nostru, detectați citirea exactă a PD de 18 pc, care se încadrează în limita acceptabilă pentru GTU-urile în serviciu conform IEC 60270, astfel încât să continuați să o monitorizați și să observați degradarea înainte de a eșua. Această abordare proactivă vă economisește bani și vă menține rețeaua fiabilă.

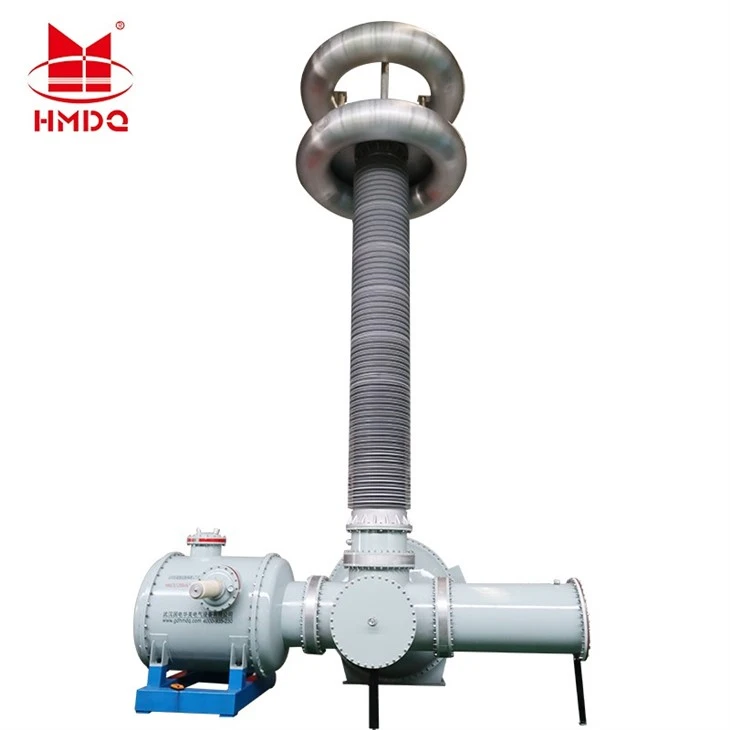

Oferim, de asemenea, soluții de testare combinate care sporesc și mai mult precizia. Sistemul de testare GTU combinat de înaltă tensiune cu senzor UHF PD integrează detectarea UHF PD, care este mai sensibilă la descărcările de suprafață decât măsurarea PD electrică tradițională. Senzorii UHF captează semnalele electromagnetice eliberate de PD, ceea ce îi face ideali pentru detectarea descărcărilor din exteriorul izolației GTU, unde senzorii electrici le-ar putea rata. Combinând măsurarea electrică PD cu detecția UHF, sistemul nostru combinat vă oferă o imagine mai completă a stării GTU-ului dvs., îmbunătățind acuratețea evaluărilor dumneavoastră. Acest lucru este util în special pentru GTU-urile mai vechi, unde degradarea suprafeței este obișnuită și poate duce la fulgerări.
Un alt punct: acuratețea nu este doar despre echipamentul în sine, ci despre modul în care îl utilizați. Chiar și cel mai precis sistem va da rezultate proaste dacă nu urmați procedurile adecvate de testare. De aceea, oferim instruire practică pentru toți clienții noștri, acoperind totul, de la modul de pregătire a unui GTU pentru testare până la modul de interpretare a rezultatelor PD și hipot. Avem, de asemenea, o bibliotecă de resurse, inclusiv protocoale de testare aliniate la standardele IEC, pentru a vă ajuta să obțineți cele mai precise citiri de fiecare dată. De exemplu, atunci când efectuați un test hipopot, trebuie să creșteți încet tensiunea, să o mențineți pentru timpul necesar și să verificați dacă există descărcare parțială în timpul testului. Dacă grăbiți rampa de tensiune, este posibil să introduceți un stres asupra izolației care nu este reprezentativ pentru condițiile reale de funcționare, ceea ce duce la rezultate inexacte. Formarea noastră asigură că echipa dumneavoastră știe cum să urmeze pașii potriviți, astfel încât acuratețea testului dumneavoastră să rămână constantă.
Acum, să abordăm un mit comun: „O tensiune mai mare înseamnă mai multă acuratețe”. Asta nu este neapărat adevărat. Un sistem de 500 kV nu are o precizie mai bună decât un sistem de 200 kV doar pentru că are o tensiune mai mare — precizia depinde de senzori, calibrare și reducerea zgomotului. De exemplu, sistemul nostru de testare a tensiunii de rezistență AC a frecvenței de putere este disponibil în intervale de la 5 kV la 500 kV, toate cu aceeași precizie a senzorului de clasă 0,2 și niveluri scăzute de zgomot. Deci, indiferent dacă testați un GTU de distribuție de joasă tensiune sau un GTU de transmisie de înaltă tensiune, obțineți aceeași precizie fiabilă. Această consecvență este esențială pentru flotele care testează mai multe tipuri de echipamente, deoarece nu trebuie să vă ajustați standardele în funcție de sistemul pe care îl utilizați.
Dar precizia pe termen lung? În timp, echipamentele se pot uza, dar sistemele noastre sunt construite cu componente durabile care își mențin precizia timp de peste 10 ani, chiar și în cazul utilizării zilnice în medii dure. Folosim dulapuri rezistente la coroziune, senzori stabilizați la temperatură și electronice sigilate, astfel încât să nu fie nevoie să înlocuiți des piesele pentru a vă menține măsurătorile exacte. Mulți dintre clienții noștri folosesc sistemele noastre de testare GTU de 15 ani, iar rezultatele calibrării lor se încadrează încă în specificațiile clasa 0.2, ceea ce este o dovadă a calității designului nostru.
Dacă încă vă întrebați cum să alegeți un sistem care să corespundă nevoilor dvs. de precizie, iată o listă de verificare rapidă: căutați sisteme cu senzori de tensiune de clasa 0,2 sau mai buni, niveluri de zgomot sub 10 pc pentru testarea PD, conformitatea cu IEC 60270 și instrumente de calibrare încorporate. Evitați sistemele care fac publicitate „cost redus”, dar nu menționează clasa senzorului sau nivelul de zgomot - acestea sunt cele care vă vor oferi rezultate nesigure. La compania noastră, nu reducem precizia, deoarece știm că de aceasta depinde fiabilitatea stației dumneavoastră.
Dacă sunteți gata să aflați mai multe despre modul în care sistemele noastre de testare GTU PD AC Hipot vă pot îmbunătăți acuratețea testării sau dacă aveți întrebări specifice despre calibrare sau conformitate, ne-ar plăcea să vorbim. Indiferent dacă testați un singur GTU sau construiți un program de testare la nivelul întregii flote, vă putem ajuta să găsiți sistemul potrivit nevoilor dumneavoastră. Contactați-ne astăzi pentru a programa o demonstrație sau pentru a discuta cerințele dvs.
Referințe
IEC 60270:2000, Tehnici de testare de înaltă tensiune – Măsurători de descărcare parțială. Comisia Electrotehnică Internațională, Geneva, 2000.
IEEE Std 400.2-2018, Ghid IEEE pentru testarea cu descărcare parțială a transformatoarelor de putere, reactoarelor și reactoarelor de șunt. Institutul de Ingineri Electrici și Electronici, New York, 2018.
„Precizie de măsurare a descărcării parțiale: cele mai bune practici pentru întreținerea stațiilor de substație.” Consiliul Internațional pentru Marile Sisteme Electrice (CIGRE), 2021.
