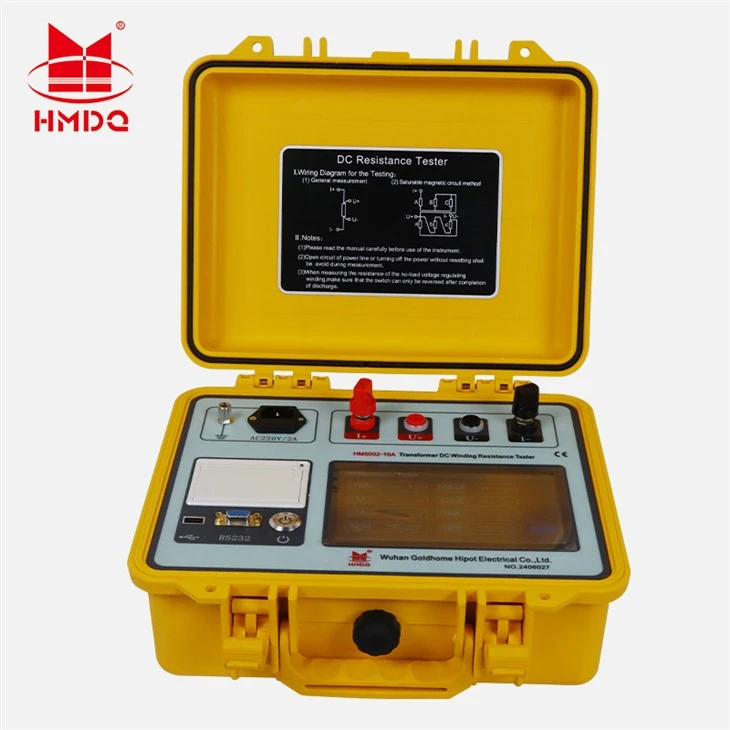

HMDQ HM5002 10A 20A DC Resistance Tester Descriere Video
Parametrul produselor
1. Curent de ieșire:10A, 5A, 1A, 100mA, 10mA, 1mA, automat;
2. Interval:
0,5 mΩ-1,6Ω (angrenaj 10A)
20mΩ-3.2Ω (5A angrenaj)
100mΩ-16Ω (angrenaj 1A)
16Ω-100Ω (angrenaj 100mA)
100Ω-2kΩ (angrenaj 10mA)
2kΩ-100kΩ (angrenaj 1mA)
3. Precizie:± (0,2%+2 caractere);
4. Rezoluție:0.1μΩ;
5. Temperatura de lucru:-20 până la 40 de grade;
6. Umiditate ambientală:Mai mică sau egală cu 80% RH, fără condensare;
7. Altitudine:Mai mică sau egală cu 1.000 m
8. Sursa de alimentare de lucru:AC220V±10% 50Hz±1Hz; baterie cu litiu 24VDC/6Ah;
9. Dimensiune:323*275*135mm;
10. Greutate:4,75 kg.
Metoda de testare și operare
(I) Testați cablarea
A. Metoda de măsurare cu o singură fază-, vezi figura de mai jos:
Figura 1
B. Consultați Fig. 2 ~ 4 pentru metoda de cablare a asistenței magnetice (aplicabilă pentru Y(N)-grup de conexiuni d-11).
Figura 2
Figura 3
Pentru măsurarea la -tensiune joasă a transformatoarelor de-capacitate mare, curentul maxim al testerului de rezistență DC este relativ mic. Alternativ, pentru a accelera procesul de măsurare, se poate alege măsurarea asistată magnetic-.Figura 2, Figura 3 și Figura 4 de mai sus prezintă metoda de cablare pentru măsurarea tensiunii joase Rac, Rba și respectiv Rcb.
2. Instrucțiuni pentru funcționarea funcțională:
(1) Interfață principală: porniți comutatorul de alimentare, porniți instrumentul și intrați în meniul principal. Interfața afișează patru opțiuni: "Test de rezistență", "Interogare de înregistrare", "Corectarea timpului" și "Setări de sistem". Selectați opțiunea corespunzătoare pentru funcționare în funcție de condiția de utilizare. Interfața de pornire este afișată după cum urmează:
(2) Test de rezistență DC:Intrați în interfața meniului principal după pornire, faceți clic pe „Test de rezistență" pentru a intra în interfața de selecție curentă, așa cum se arată în figura de mai jos. Verificați mai întâi intervalul fiecărui angrenaj curent și apoi selectați curentul de testare corespunzător în funcție de dimensiunea reală a obiectului testat. Când valoarea rezistenței obiectului testat nu este clară,Test automatpoate fi selectat, iar instrumentul va selecta automat curentul de ieșire adecvat pentru testare în funcție de valoarea rezistenței obiectului testat.
Faceți clic pe angrenajul curent necesar, iar instrumentul execută comanda de testare pentru a intra în interfața de testare. După ce curentul de testare este încărcat stabil, ecranul LCD se afișează așa cum se arată în figura de mai jos:
