HM5010 Video de operare a analizorului cu răspuns în frecvență de baleiaj
Prezentare generală a produsului
Testerul de deformare a înfășurării transformatorului HM5010 măsoară parametrii caracteristici ai înfășurărilor interne ale unui transformator și utilizează metoda de analiză a răspunsului în frecvență (FRA)-în prezent dezvoltată și perfecționată în țările dezvoltate din întreaga lume-pentru a diagnostica cu precizie defecțiunile interne ale transformatorului. Prin urmare, pentru un transformator cu mai multe-înfăşurări, dacă tensiunile nominale şi metodele de înfăşurare sunt identice, parametrii corespunzători (Ci, Li) pentru fiecare înfăşurare ar trebui să fie fixaţi. În consecință, răspunsurile caracteristice în domeniul frecvenței-ale fiecărei înfășurări sunt de asemenea fixe, iar spectrele de frecvență ale înfășurărilor trifazate corespunzătoare sunt comparabile.
Caracteristicile produselor

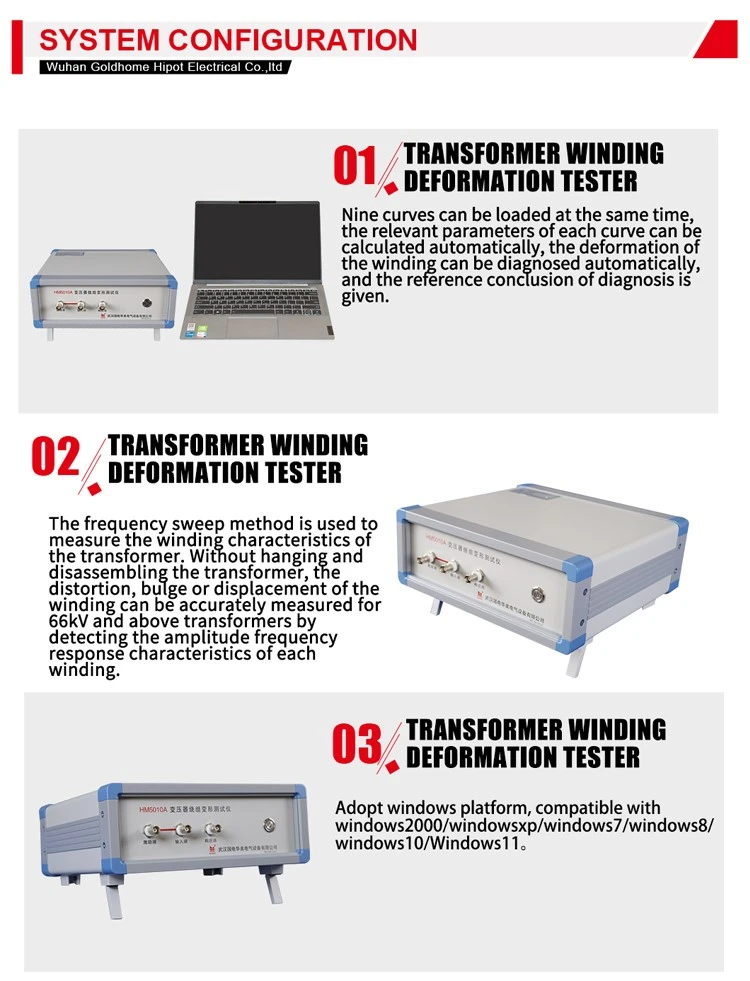

- Testerul de deformare a înfășurării transformatorului constă dintr-o parte de măsurare și o parte de software de analiză. Partea de măsurare este controlul microcomputerului cu un singur cip de mare viteză, care este compus din generarea și măsurarea semnalului. Partea de măsurare este conectată cu computerul tabletă prin interfața Bluetooth fără fir, fără cablare, ușor de utilizat și poate fi, de asemenea, conectată la un computer tabletă sau un notebook folosind interfața USB.
- În procesul de testare, trebuie doar să scoateți magistrala de conectare a transformatorului, fără capacul suspendat al transformatorului, dezasamblarea și finalizarea tuturor testelor.
- Instrumentele au o varietate de sisteme de măsurare a frecvenței de măsurare liniară a frecvenței, măsurarea frecvenței liniare a frecvenței de scanare de până la 10MHz, intervalul de scanare a frecvenței poate fi împărțit în 0,25 kHz, 0,5 kHz și 1 kHz, pentru a oferi o analiză mai bună a deformării transformatorului.
- Instrument inteligent, ușor de utilizat, reglare automată a intervalului, eșantionare automată, reglare a frecvenței și alte funcții.
- Software-ul adoptă platforma Windows și este compatibil cu sistemul Windows98/2000/winXP/Windows7. O interfață de afișare mai convenabilă și mai ușor de utilizat este oferită utilizatorilor.
- Oferă analiză istorică a contrastului curbei, poate încărca simultan mai multe curbe istorice pentru a le observa, poate selecta orice curbă pentru a continua analiza transversală și în mod specific longitudinală. Cu analiza sistemului de diagnosticare inteligentă expert, care poate diagnostica automat înfășurarea transformatorului, în timp ce se încarcă cele 6 curbe, se calculează automat parametrii aferenti fiecărei curbe, se oferă diagnosticarea automată a deformarii înfășurării, se oferă concluzii de referință de diagnostic.
- Managementul software-ului este puternic, luând în considerare pe deplin nevoile utilizării pe teren, conservarea automată a parametrilor de mediu, pentru a oferi baza pentru diagnosticarea deformării înfășurării transformatorului. Datele de măsurare sunt salvate automat și au funcția de imprimare color, ceea ce este convenabil pentru utilizatori să emită rapoarte de testare.
- Caracteristicile software de umanizare, condițiile de măsurare a mai multor opțiuni, cu parametrii transformatorului pot fi stocate pentru diagnosticare, și nu la fața locului pot adăuga mai târziu intrare, modifica informațiile, mai convenabil de utilizat.
- Software-ul este un grad ridicat de inteligență, după conectat în semnalele de intrare și ieșire, setați parametrii, puteți finaliza toate măsurătorile și puteți deschide curbele istorice ale undelor sunt comparate cu observarea și măsurarea în oprirea măsurătorilor.
- Timpul de măsurare a fiecărei fază este mai mic de 60 de secunde, pentru un transformator de putere mare, medie și joasă (capacitatea, nivelul de tensiune nu este limitat) pentru măsurarea deformării înfășurării, timpul total nu depășește 10 minute.
- Când măsoară transformatorul, personalul de cablare poate scoate în mod arbitrar cablul de intrare și de ieșire a semnalului și nu are nicio influență asupra rezultatului măsurării. Personalul de cablare poate rămâne pe rezervorul de ulei al transformatorului și nu trebuie să coboare pentru a reduce intensitatea muncii.
avantajele produsului
- 1, folosind tehnica avansată a DDS;
- 2, Folosind microprocesorul avansat și de mare viteză pentru a proiecta;
- 3, Folosind canale duble de cip AD de 16 biți;
- 4, cu ecran tactil LCD de șapte inchi, a cărui luminozitate poate fi ajustată;
- 5, Cu imprimantă termică a cărei grosime de imprimare poate fi ajustată;
- 6, ar putea stoca o sută douăzeci de grupuri de date, care ar putea fi citite pe ecranul curent sau încărcate pe computer;
- 7, Cu software pentru PC, folosind care am putea încărca date, testa, analiza date, imprima date sau crea document Word;
- 8, Folosind USB2.0 pentru a vă conecta la dispozitiv;
- 9, Dimensiunea testerului: 31cm X 15cm X 15cm;
- 10, greutate: 4,0 kg.
Descrierea produselor
