Prezentare generală a produsului

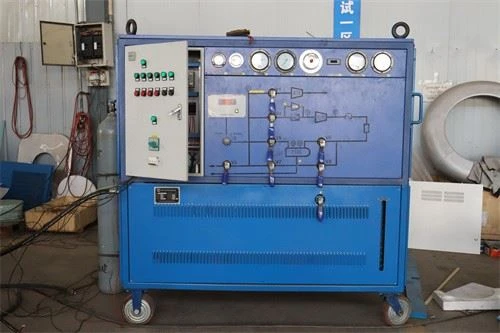

Unitatea de recuperare a gazului SF₆ este proiectată pentru evacuarea, încărcarea, reîncărcarea, purificarea și recuperarea gazului de hexafluorura de sulf din echipamentele electrice SF₆.
Parametru tehnic
|
Articol |
Numele indicatorului și unitatea |
HMLY-7Y-15-50 |
|
|
1 |
Alimentare AC |
V |
380 |
|
2 |
Presiunea maximă nominală de stocare a gazului (20 grade) |
MPa |
Mai mare sau egal cu 4 |
|
3 |
vid final |
Pa |
Mai mic sau egal cu 10 |
|
4 |
Întreținere în vid |
Pa |
Presiunea Pa 133 menținută 24 de ore, valoarea vidului crescută<400 |
|
5 |
Viteza de pompare a compresorului |
m3/h |
Compresor de 7 m³/h Merlot, Franța |
|
6 |
Viteza de pompare a pompei de vid |
m3/h |
pompă bipolară 54 m3/h=15 L/S |
|
7 |
Reciclați dispozitivul pentru presiunea inițială de intrare (20 de grade) |
MPa |
0~0.8 |
|
8 |
Presiunea finală de recuperare a echipamentului electric (20 grade) |
MPa |
Mai mică sau egală cu 50 Kpa |
|
9 |
Controlul motorinei după recuperare |
ug/g |
ulei <10 |
|
10 |
Rata anuală de scurgere a aerului |
% |
＜1 |
|
11 |
Defecțiune continuă-durată de funcționare liberă a dispozitivului |
h |
Mai mare sau egal cu 1000 |
|
12 |
Timp de funcționare fără{0}}defecțiune cumulat |
h |
Mai mare sau egal cu 5000 |
|
13 |
nivelul de zgomot |
dB(A) |
mașină completă Mai mică sau egală cu 75 |
|
14 |
Capacitatea reală de stocare a lichidului |
KG |
50 |
|
15 |
Compresor lichefiat frigorific |
compresor |
|
|
16 |
Rezervoare frigorifice |
L |
50 |
|
17 |
Umiditatea gazului recuperată (PPM/V) |
PPM/V |
60 |
|
18 |
Recuperare motorină (PPM/V) |
PPM/V |
60 |
|
19 |
Filtrare uscată |
Încălzire și regenerare cu vid |
|
|
20 |
Presiune inițială gonflabilă (pa) |
pa |
Mai mic sau egal cu 133 |
|
21 |
Presiune finală gonflabilă (mpa) |
mpa |
0.8 |
|
22 |
Rata de umflare (m³/h) |
m³/h |
Mai mare sau egal cu 5 |
|
23 |
modul de gazificare |
Control automat al temperaturii incalzirii electrice |
|
|
24 |
dimensiune |
L*W*H |
1360×800×1300 (mm) |
|
25 |
vacuometru |
marca Yunjie |
|
Înainte de a începe lucrul
1.puncte de remarcat
- Vă rugăm să rețineți următoarele puncte înainte de a începe:
- Racorduri la conducte pentru a asigura etanșeitatea îmbinării .
- Deoarece dispozitivul a fost evacuat din fabrică, dar este recomandat pentru primul dispozitiv de pornire a fost evacuat mai întâi, metode, consultați conținutul legat de Secțiunea V. În prima pornire după utilizare, în general, ar trebui lăsată o cantitate mică de gaz SF6 în vasul de depozitare și în conducte , în caz contrar propunerea de re- vid de pornire .
2.conexiuni la conducte
- Utilizatorul înainte de utilizare, ar trebui mai întâi să fie trimis la întâmplare furtun de cauciuc conectate funcții după cum este necesar, pentru a minimiza pierderea de conductă, conducta ar trebui să fie cât mai scurt posibil.
- Reciclare: echipamente electrice - furtun de cauciuc - care reciclează admisia de aer
- Încărcare și descărcare: echipament electric - furtun de cauciuc - portul de încărcare emit gaz (lichid)
- Îmbuteliatorii de reciclare a echipamentelor electrice SF6 au nevoie de două furtunuri:
Echipament electric - furtun de cauciuc - admisie de aer reciclat
Cilindrii - furtun de cauciuc - încărcare emit gaz (lichid).
- Îmbutelierea containerului de depozitare SF6:
Cilindrii - furtun de cauciuc - încărcare emit gaz (lichid).
În plus față de echipamentele de reciclare de admisie a aerului emite gaz ( lichid ) portul , există un port de descărcare atmosferică , interfața sa utilizatorul poate avea nevoie pentru a decide dacă să preia drumul cu .
3. verificati nivelul uleiului
Compresor de recuperare care utilizează ulei înghețat N46 (25 #) ca lubrifiant , ulei de pompă de vid de mare-viteză ca lubrifianți , puterea trebuie precedată de verificarea nivelului uleiului. Dacă nivelul uleiului este prea scăzut sau prea ridicat, trebuie să puneți uleiul la combustibil sau în poziția centrală de endoscopie standard, trebuie remarcat că în funcționarea nivelului de ulei verificați regulat linia reală, nu și sub linia centrală. Nr. N46 ulei înghețat, folosind un principiu de un an , din cauza uleiului de înlocuire , consumul de combustibil , a se vedea secțiunea II conținutul , metoda , a se vedea secțiunea VI conținutul legat de schimbarea uleiului .
4.verificări ale sistemului frigorific
Sistem de refrigerare care utilizează agent frigorific R22, compresorul este complet închis cu piston compresor, adăugați agent frigorific dacă este necesar. De asemenea, verificați cablajul înainte de a întoarce fără răni, dacă sunt slăbite, ventilatoarele sunt normale și așa mai departe.
5.conexiune de alimentare
Unitatea de alimentare pentru AC trifazat 50HZ 380V ± 10%, puterea totală Mai mică sau egală cu 7KW. Elementele electrice de control ale dispozitivului sunt toate concentrate în cutia de comandă electrică, diagramele de cablare electrică pot fi găsite în Anexa V la schemele electrice, Anexa VI dispunerea componentelor cutiei de control electronice. Datorită butoanelor, întrerupătoarelor și luminilor montate pe ușa cutiei de comandă electrică, deci în stare normală de funcționare fără a fi nevoie să deschideți cutia de comandă electronică, vezi diagrama panoului de operare a casetei de comandă electrică din Anexa VII, pe marginea mufei de recuperare vor fi amplasate numai recipientele de depozitare a cablului de alimentare cu conexiunile de alimentare corespunzătoare. În cazul lucrărilor acestei secțiuni, un număr dintre acestea au fost finalizate înainte de începerea deschiderii singure a comutatorului de alimentare cutiei de control electronice, intră în starea de lucru, de această dată având Secțiunea V a instrucțiunilor.
Linia electrică are releu de protecție între faze și secvență de faze, puteți regla manual secvența fazelor de alimentare pozitive. Cutie de comandă electrică cu un timp de vârf al dispozitivului de plot, fie vid, compresor SF6 sau pompă în timp ce este deschisă, va înregistra automat timpul.
