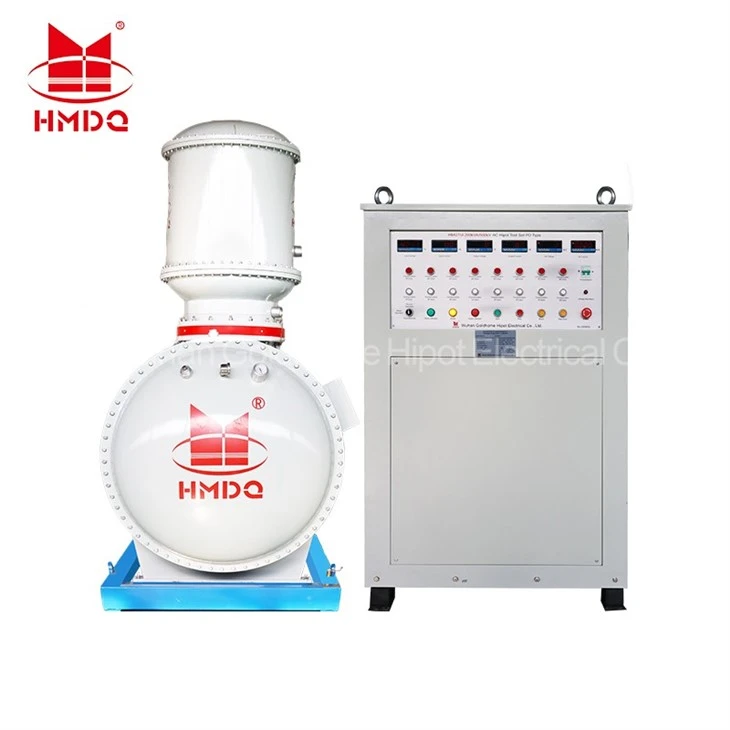

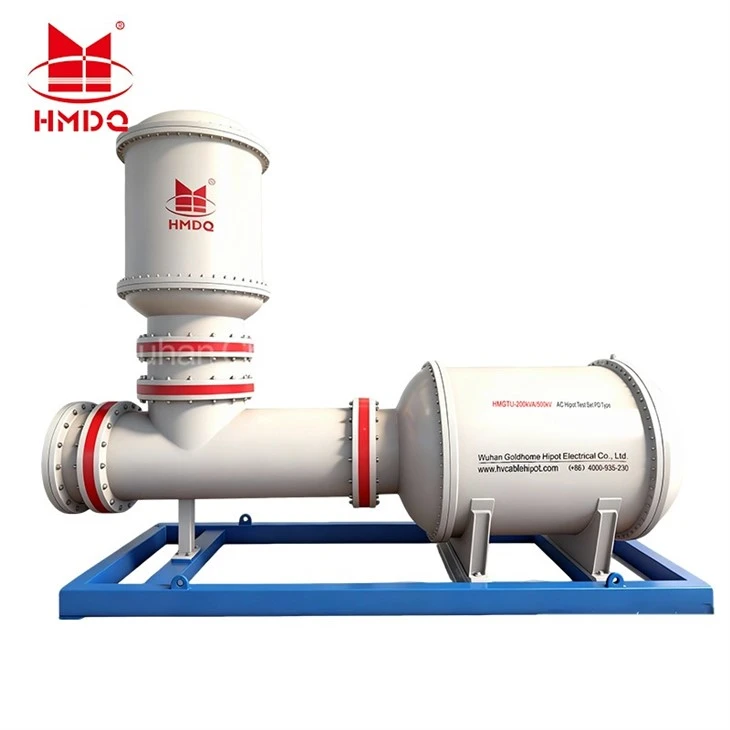

Descrierea produselor
Model: HMGTU-200kVA/500kV
S/N: 2509052
Sursa de alimentare: AC 380V/50Hz, monofazat
Capacitate nominală: 200 kVA
HV nominal: 500kV
Curent HV nominal: 400mA
LV nominal: 1000V
Curent LV nominal: 200A
Frecvența nominală: 50 Hz
Mediu de izolare: SF6
Presiune de umflare: 0.5Mpa
Rata de distorsiune a formei de undă: mai mică sau egală cu 3%
Tensiune de impedanță a transformatorului de testare: <12%
Capacitatea condensatorului de cuplare: 300pF
Nivel PD: mai mic sau egal cu 1pC la valoarea nominală
Curent HV nominal: 400mA
Curent LV nominal: 200A
Tensiunea de măsurare a transformatorului de testare: 200V
Precizia divizorului de tensiune: 1,5%
Metoda de conectare
I. Schema electrică
Conector de aviațieComputer cu priză
La cabinet
Atenţie:

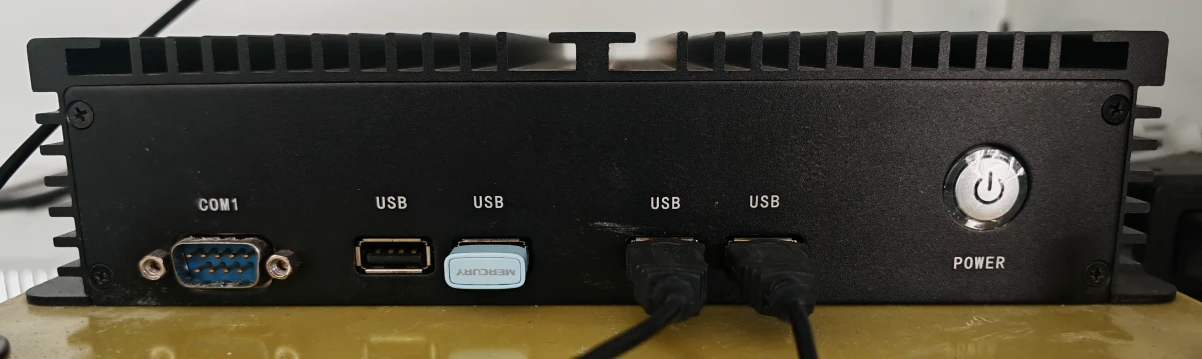

Vă rugăm să selectați LUNportul din dreapta, deoarece sistemul presetează parametriiprin această interfață
Cabinet de izolare/compensare/reglare tensiune
Întrerupător de alimentare din partea dreaptă a dulapului, este comutatorul de alimentare pentru întregul sistem de testare.
Detalii de conectare:
| Intrare A&B: Alimentarea întregului sistem | C&N: Conectați-vă la rețeaua de curent alternativ |
| Contor: conectați cu contorul transformatorului de testare | Semnal divizor: semnalul de ieșire HV, conectați cu divizorul de tensiune |
| Curent HV: conectați cu transformatorul de testare | Conector de aviație: conectați-vă cu biroul de operare |
| Fibră optică: conectați cu cutia de protecție rapidă | Ieșire 0~1000V: conectați la intrarea transformatorului de testare |
| PE: împământare |
