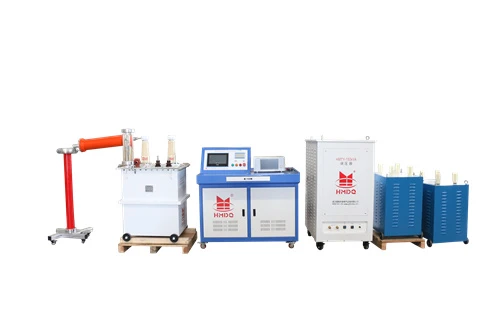

Sistem de tensiune de rezistență la frecvența de putere a grupului electrogen pentru transformator

Compozitie:

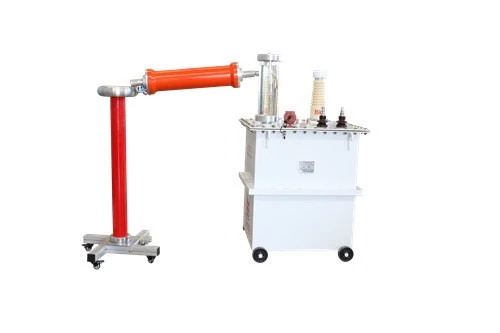

1. HM-YDJ-200kVA/22kV/35kV Transformator de testare a tensiunii de rezistență la frecvența puterii AC 1 unitate

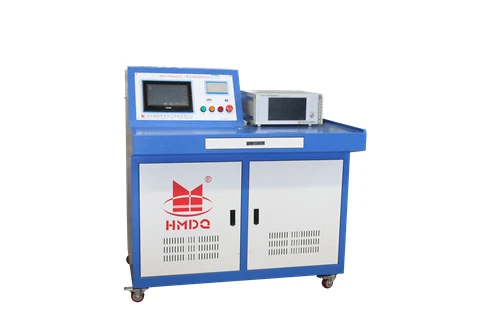

2. HM-TC-200/35/22 Consolă de testare a tensiunii de rezistență a frecvenței de alimentare CA 1 unitate

3. HM-TDY-200 kVA/0,4 kV Regulator de tensiune acţionat de motor 1 unitate

Model: YDJ-200kVA/22kV/35kV

Capacitate nominală: 200 kVA

Tensiune de intrare: 0,4 kV

Curent de intrare: 500A

Înfășurare de-tensiune înaltă: 22kV/9A

Înfășurare de -tensiune ridicată: 35kV/5,71A

Capacitate de supracurent: Când este operat la 100% în curent nominal timp de (240) minute, supracurentul nu va cauza daune termice sau deformare înfășurărilor transformatorului de testare.

Capacitate de supratensiune: Sub o supratensiune de 110% UH (38,5 kV) timp de 30 de minute, nu va apărea nicio deteriorare a izolației transformatorului de testare, iar rata de distorsiune a formei de undă trebuie să fie mai mică sau egală cu 5%.

Nivel de izolație: nivelul tensiunii de rezistență a frecvenței de alimentare de 5 kV/1 min între bornele de intrare de tensiune joasă-și masă

Pierderi dielectrice:<0.3%

Zgomot: mai mic sau egal cu 60 dB

Model: HMTC-200/22/35

Numărul de faze: o singură{0}}fază

Frecventa: 50 Hz

Capacitate nominală de intrare: 50 kVA

Tensiune de operare: 0,38 kV

Curent de intrare: 131,5 A

Capacitate nominală de ieșire: 200 kVA

Curent de -tensiune ridicată: 9A/5,7A

Tensiune instrument: 0,1 kV

Rata de distorsiune a formei de undă: mai mică sau egală cu 3%

Timp de funcționare: mai mic sau egal cu (240 minute)

Dimensiuni: 700/1000 × 1200

Greutate:<100kg

• Ecran tactil LCD de 17-inchi, interfață om-mașină (HMI) și control PLC.
• Afișare intuitivă a curbelor de tensiune de rampă-sus/rampa-de jos, curbe de tensiune de rezistență temporizate și moduri de stare operațională.
• Echipat cu un compensator de putere-înaltă; software-ul aplică automat puterea de compensare.
• Rezolutie tensiune: 0,01 kV;
• Rezolutie curent: 1 mA;
• Sistem de antrenare cu motor pas cu pas cu o rată de creștere-configurabilă a tensiunii.
• Senzori de{0}}înaltă precizie și cip de-performanță înaltă de conversie AD pe 14 biți.
• Funcționare completă-HMI cu tastatură cu control inteligent pe tot parcursul procesului.
• Funcționare flexibilă și simplă, cu testare opțională automată sau manuală a tensiunii în rampă-în sus/rampa-scădere.
• Afișarea-în timp real a curentului de înaltă-tensiune, curent de-tensiune scăzută, curent de-înaltă tensiune și de rezistență a transformatorului de testare.
• Datele de testare pot fi imprimate și exportate prin USB/RS-232 pentru comunicare și operare cu un computer gazdă.
• Protecție cuprinzătoare la supracurent; Tensiunea de ieșire țintă și limitele superioare ale tensiunii pot fi setate liber.
• Tensiunea de ieșire poate fi reglată liber; controlul automat al câștigului asigură echilibrul de ieșire.
• Echipat cu o funcție de detectare -zero return; testarea poate continua numai după ce se confirmă returnarea zero, asigurând siguranța și fiabilitatea.
• Algoritm de creștere-tensiunii incrementale: pornește automat sincronizarea tensiunii de rezistență la atingerea tensiunii de ieșire țintă stabilită; motorul regulatorului revine automat la zero după terminarea temporizării.
• Dacă limita superioară setată a tensiunii de ieșire este depășită, motorul regulatorului revine automat la zero și se declanșează o alarmă sonoră și vizuală.
• Compensare automată a puterii / operare manuală.
• Echipat cu o funcție de blocare a ușii de siguranță.
• Dispune de o funcție de creștere-tensiunii în trei trepte-.
