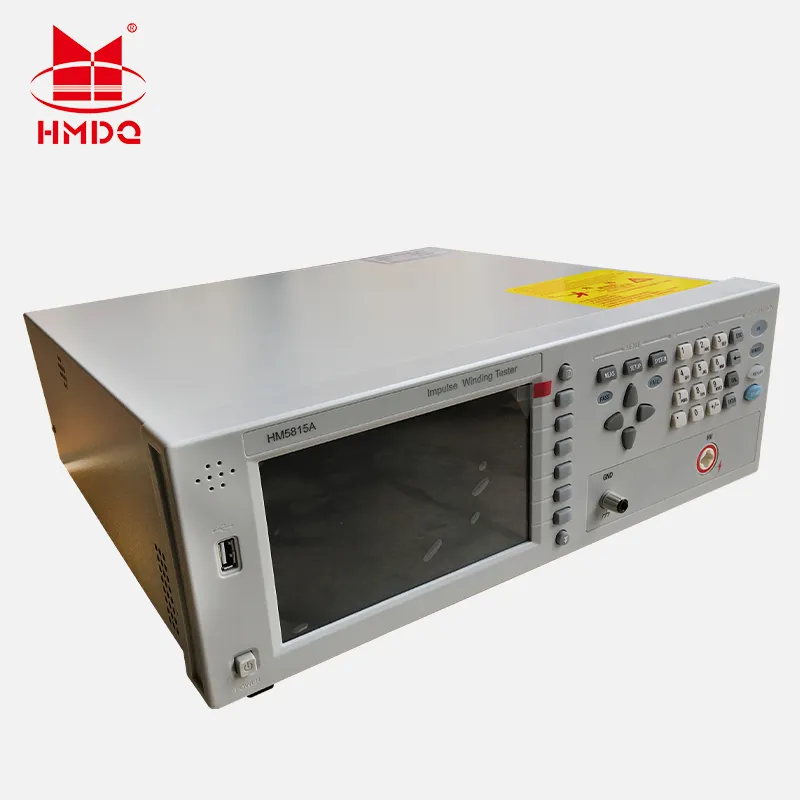

Tester de bobinare cu impuls HM5815A Video descriere
Prezentare generală a produsului
Seria HM5815 compară formele de undă standard stocate în memoria ne-volatilă cu forma de undă de testare curentă. Oferă rezultate de comparație de trecere/eșec bazate pe abaterea zonei, suprafața diferențială, descărcarea corona sau abaterea de fază. Cu funcționalitatea sa puternică, metodele precise de comparare, operarea simplă și interfețele extinse, HM5815A oferă o soluție de testare perfectă pentru marea majoritate a produselor de bobinare.
Parametrul produselor
|
Specificații |
HM5815-5 |
|
|
Ieșire pentru tensiune de impuls |
100V~5000V trepte de 10V 5%±15V |
|
|
Domeniul de testare a inductanței |
>10μH |
|
|
Energie de impuls |
Max 250 de mili-joulii |
|
|
Conținutul în zona de afișare a formei de undă pe LCD |
LCD cu matrice-de 800×480 de puncte 255×650 de puncte-matrice Parametri de configurare, val standard și val de testare, rezultat comparație, informații despre fișier etc. |
|
|
Val de probă |
Rată de eșantionare: 200MSPS (numai seria A) 100MSPS, 50MSPS, 20MSPS, 10MSPS, 5MSPS, 2MSPS, 1MSPS, 500kMSPS, 200kMSPS, 100kMSPS Rezoluție: 8 biți Punct de eșantionare: 6500 de octeți |
|
|
Eșantion de val standard |
Ciclu secvenţial, ciclu unic, o probă (până la 32 de ori media probei) |
|
|
Impedanța de intrare |
5MΩ |
|
|
Viteza de testare |
de 6 ori/sec |
|
|
Rata medie |
Numărul de impulsuri de testare |
|
|
Numărul de impulsuri de demagnetizare |
||
|
Funcția de măsurare |
Tensiune, timp și frecvență |
|
|
Modul de declanșare |
Intern, manual (picior), extern și autobuz |
|
|
Metoda de comparare |
Comparația mărimii zonei Comparație DiffZone Comparația Corona Comparație PhaseDiff |
|
|
Precizia măsurării dimensiunii zonei |
±1% |
|
|
Precizia măsurării diferenței de suprafață |
±1% |
|
|
Ieșire de comparație |
afișaj PASS/FAIL Alarma beeper |
|
|
Modul bip |
ON (reglați pentru ton înalt și scăzut), OFF |
|
|
Memorie |
Memoria încorporată-: 100 de fișiere Memorie pe disc USB |
|
|
Interfață |
HANDLER (START, STOP, PASS, NG, BUSY, EOC etc.) Dispozitiv USB RS232C LAN gazdă USB |
|
Descrierea produselor
Introducere în zona de afișare:
Definiție specifică pentru fiecare zonă:
1.Tensiune/div
Arată tensiunea fiecărei rețele
2.Zona de afișare a formei de undă
În această zonă, sunt afișate formele de undă de test și standard, vârfurile de tensiune de impuls și rezultatele de comparație.
3.Indicați dacă există o formă de undă standard. N înseamnă că există o formă de undă standard, în timp ce H nu există.
4.Indicați locația formei de undă în memorie.
5. Tensiune de impuls
Afișați tensiunea de impuls curent setată. Această tensiune poate fi schimbată cu tasta soft [Modificare] și tasta numerică.
6.Rezultatul măsurării
Afișați rezultatul final al măsurării.
7.Formă de undă
forma de undă este sau nu mări
8.Rezultatul comparației
Patru rezultate de comparație și rezultatele lor finale de afișare
9.Informații
Afișați starea selectării interfeței, disponibilitatea discului U, blocarea tastelor etc.
10.Zone de funcții ale tastelor soft
Afișați funcția și parametrul corespunzător fiecărei taste soft.
11.Timp
Afișează în timp real.
12.Baza de timp
Această zonă arată timpul dintre cele două linii de linii ale acestei zone de afișare a formei de undă în direcția X. Ora afișată în această zonă nu poate fi modificată de utilizator, dar variază în funcție de rata de eșantionare și de zoomul bazei de timp.
13.Numele fișierului
Afișați numele fișierului curent, * înseamnă că nu există fișier.
14.Zona de afișare secundară
Afișați metode de comparare și parametrii lor de bază, cantitatea de extracție a coroanei
15.Rata de eșantionare
Afișați rata de eșantionare a formei de undă curente, care poate fi modificată de tasta soft [Modificare] și rola.
16.Valoarea de vârf
Afișați valoarea de vârf a tensiunii curente de testare.
Detalii despre produs
Tag-uri populare: Transformator de impulsuri pentru teste de înfășurare cu impulsuri, China Producători de transformatori de impulsuri pentru teste de înfășurare cu impulsuri, fabrică, Izolarea testelor electrice, Teste de producție de teste electrice, Instrument de analiză a aditivilor de ulei transformator, Ulei de transformator Agent antifoam Antioxidant Sinergist Detergent Dispersant Agent anti -îmbrăcăminte Modificator de frecare a ruginei Inhibitor de spumă de spumă Demulsionantul punctului Viscozitate de depresivă de depresivă Improver Presiune extremă Agent antiwear Agent de frecare Modificator de frecare, Transformator Dezactivator Metal de Ulei Antioxidant Tester de analiză sinergistă, Ulei de transformator pour punct de depresor indicele de vâscozitate Improver Antioxidant Sinergist Detergent Agent anti -îmbrăcăminte Modificator de frecare a ruginei Inhibitor de spumă de spumă de spumă de spumă
Specificatii tehnice
|
Specificații |
HM5815-5 |
HM5815-10 |
|
Ieșire pentru tensiune de impuls |
100V~5000V trepte de 10V 5%±15V |
500V~10000V trepte de 200V 5%±25V |
|
Domeniul de testare a inductanței |
>10μH |
>20μH |
|
Energie de impuls |
Max 250 de mili-joulii |
Maximum 500 mili-jouli |
|
Conținutul în zona de afișare a formei de undă pe LCD |
LCD cu matrice-de 800×480 de puncte 255×650 de puncte-matrice Parametri de configurare, val standard și val de testare, rezultat comparație, informații despre fișier etc. |
|
|
Val de probă |
Rată de eșantionare: 200MSPS (numai seria A) 100MSPS, 50MSPS, 20MSPS, 10MSPS, 5MSPS, 2MSPS, 1MSPS, 500kMSPS, 200kMSPS, 100kMSPS Rezoluție: 8 biți Punct de eșantionare: 6500 de octeți |
|
|
Eșantion de val standard |
Ciclu secvenţial, ciclu unic, o probă (până la 32 de ori media eşantionului) |
|
|
Impedanța de intrare |
5MΩ |
|
|
Viteza de testare |
de 6 ori/sec |
|
|
Rata medie |
Numărul de impulsuri de testare |
Rata medie de la 1 la 32 programabilă |
|
Numărul de impulsuri de demagnetizare |
Rata medie de la 0 la 16 programabilă |
|
|
Funcția de măsurare |
Tensiune, timp și frecvență |
|
|
Modul de declanșare |
Intern, manual (picior), extern și autobuz |
|
|
Metoda de comparare |
Comparația mărimii zonei Comparație DiffZone Comparația Corona Comparație PhaseDiff |
|
|
Precizia măsurării dimensiunii zonei |
±1% |
|
|
Precizia măsurării diferenței de suprafață |
±1% |
|
|
Ieșire de comparație |
afișaj PASS/FAIL Alarma beeper |
|
|
Modul bip |
ON (reglați pentru ton înalt și scăzut), OFF |
|
|
Memorie |
Memoria încorporată-: 100 de fișiere Memorie pe disc USB |
|
|
Interfață |
HANDLER (START, STOP, PASS, NG, BUSY, EOC etc.) Dispozitiv USB RS232C LAN gazdă USB |
|
