Tester de caracteristici CT PT

Nume: Tester CT/PT cu frecvență variabilăAplicație Protecție CT și PT Ieșire 0~180Vrms,12Arms,36A (vârf) Precizia de măsurare a tensiunii ±0,2%CT Interval 1~30000 Precizie ±0,2%PT Ratio Interval 1~10000min Precizie 1~10000min Precizie. Rezoluție 0,5 minRezistența înfășurării secundare Interval 0~300Ω Precizie 2%±2mΩAC Măsurare sarcină Interval 0~300VA Precizie 2%±0,2VA

Trimite anchetă

Descriere

Parametrii tehnici

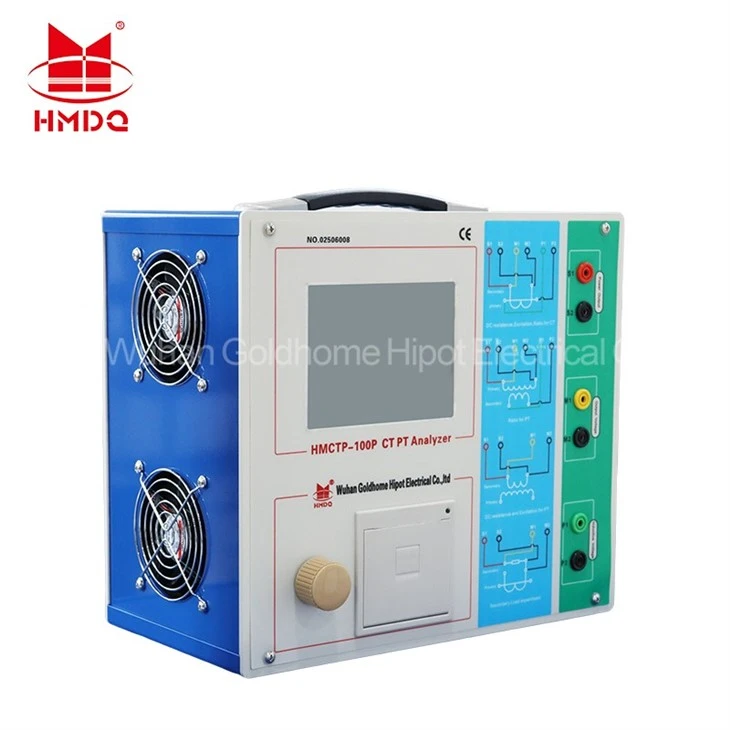

Analizor HMCTP 100P CT PT Afișare video

Interfața rezultatului testului, așa cum se arată în figură:

hmctp 100

Fig 1 Interfața rezultatului testului

Pentru diferite clase de CT și articole măsurate, rezultatul testului va fi și el diferit, detalii în tabelul 2.3:

Tabelul 2.3 Descrierea rezultatelor testului CT

rezultat		descriere	P	TPY	M	PR	PX	TPS	TPX	TPZ
Încărca	Sarcina reală	unitate:VA,CT măsură secundară sarcină reală	√	√	√	√	√	√	√	√
	Factorul de putere	Factorul de putere al sarcinii reale	√	√	√	√	√	√	√	√
	impedanta	unitate:Ω, CT secundar de măsurare a impedanței secundare	√	√	√	√	√	√	√	√
Rezistenţă	rezistență (25 grade)	unitate:Ω, CT secundară măsură rezistența secundară	√	√	√	√	√	√	√	√
Rezistenţă	rezistență (75 grade)	unitate: Ω, convertiți la rezistență sub 75 de grade	√	√	√	√	√	√	√	√
excitaţie	tensiunea genunchiului și curentul genunchiului	unitate: V și A, conform definiției standard, când tensiunea la genunchi crește cu 10%, curentul la genunchi crește cu 50%.	√	√	√	√	√	√	√	√
	Inductanță nesaturată Lu	unitate: H, inductanța medie a secțiunii liniare pentru curba de excitație	√	√	√	√	√	√	√	√
	Inductanță nesaturată Lu		√	√	√	√	√	√	√	√
	coeficient de remanență Kr	raportul dintre magnetism și magnetic	√	√	√	√	√	√	√	√
	coeficient de remanență Kr	raportul dintre magnetism și magnetic	√	√	√	√	√	√	√	√
	A doua constantă de timp Ts	unit:s, constanta de timp a celei de-a doua sarcini nominale de conectare a CT	√	√	√	√	√	√	√	√
	A doua constantă de timp Ts		√	√	√	√	√	√	√	√
	limitatoare emf Eal	unitate: V, limită de calcul femf conform plăcuței de identificare CT și rezistență sub 75 de grade	√	√	√	√			√	√
	limitatoare emf Eal		√	√	√	√			√	√
	eroare compusă	FEM limitatoare sau eroarea compozită a potențialului nominal al genunchiului	√		√	√	√
	eroare compusă		√		√	√	√
	Eroare tranzitorie de vârf	Eroarea tranzitorie de vârf a limitării fem		√					√	√
	Eroare tranzitorie de vârf	Eroarea tranzitorie de vârf a limitării fem		√					√	√
	ALF	ALF real	√			√
	Coeficientul de securitate al instrumentului	coeficientul de securitate real al instrumentului			√
	Multiplii de curent de scurtcircuit-simetrici Kssc	multipli de curent de scurtcircuit simetrici reali		√				√	√	√
	factor de dimensionare tranzitorie	factor de dimensionare tranzitoriu real		√					√	√
	coeficientul calculat Kx	coeficientul efectiv calculat					√
	Potențial nominal de genunchi Ek						√
	Adică corespunzând cu Ek	Curentul real de excitație corespunzător potențialului nominal al genunchiului					√
	Tensiune nominală Ual	A doua tensiune limită echivalentă nominală						√
	Ial corespunzând cu Ual	Curentul real de excitație corespunzător tensiunii nominale echivalente a doua limită						√
Raport	Raport	Raportul curent real sub sarcina nominală	√	√	√	√	√	√	√	√
	Raportul de viraje	Raportul dintre înfășurarea secundară reală și înfășurarea primară	√	√	√	√	√	√	√	√
	Diferența de raport	Erorile curente sub sarcina nominală	√	√	√	√	√	√	√	√
	Diferența de fază	Valoarea D-a fazei sub sarcina nominală	√	√	√	√	√	√	√	√
	Polaritate	Există două relații de polaritate pentru CT primar și CT secundar: pozitiv și negativ	√	√	√	√	√	√	√	√
	Eroare de raport de viraj	Eroarea relativă dintre raportul de rotație măsurat și raportul de rotație nominal					√	√

Notă: „√” a exprimat nevoia de setări care nu necesită configurarea unui gol

II.Date de eroare

Selectarea datelor de eroare va afișa cazuri de eroare de 5% și 10%, relația dintre multiplu de curent primar nominal și sarcina maximă este prezentată în Fig 2.5. Aceste date sunt calculate în funcție de excitația reală. Metoda de calcul este prezentată în anexa B.

100p

Fig 2 5% interfață de date erori

Produs	Greutate încrucișată	Dimensiunea pachetului
gazdă și cutie de accesorii	32 kg	480270720mm (LWH)

Accesorii incluse:

Nu.	Nume	CANTITATE
1	Linie de testare (5 m roșu negru)	1
2	Linie de testare (5m galben negru)	1
3	Linie de testare (20 m verde negru	1
4	Sârmă de împământare (5 m)	1
5	cablu de alimentare (1,5 m)	1
6	Terminale	12
7	Clip de aligator	12
8	Siguranță (10A)	5
9	hârtie de imprimantă	2
